化工离心泵的安装高度计算公式

文章出处:http://www.ahtlbf.com责任编辑:网宣部查看手机网址
扫一扫!化工离心泵的安装高度计算公式扫一扫!
人气:-发表时间:2018-11-02 15:00【

化工生产中化工离心泵是输水中常用的泵之一,根据输送介质的不同,离心泵的种类也不同,离心泵一般分为耐腐蚀氟塑料离心泵,不锈钢离心泵和铸铁离心泵,不管哪种离心泵在安装时要计算合理的安装高度,那么泵房内的地坪标高取决于水泵的安装高度,正确地计算水泵的允许安装高度,使泵站既能安全供水,为了避免汽蚀现象的发生,离心泵的安装高度需要进行非常仔细的校核计算。

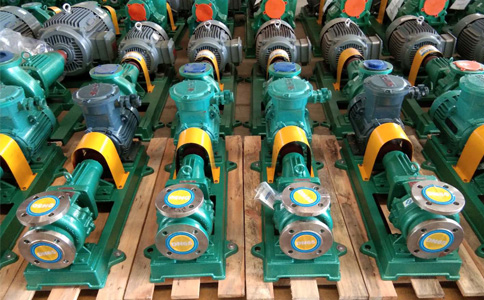

化工离心泵

泵的允许几何安装高度与多方面条件有关,公式如下:

式中:

[Hg]—泵的允许几何安装高度,m;(计算结果供设计时利用,实际安装高度需低于允许安装高度)

pe—吸水水面压力,Pa;(为吸水水面的大气压,海拔越高大气压越低)

pv—饱和蒸汽压力,Pa;(与水温有关,水温越高,饱和蒸汽压力越高)

ρ—流体的密度,kg/m3;

g—重力加速度,9.81m/s2;

[NPSHr]—水泵的允许汽蚀余量,m;(与水泵性能有关,由水泵厂家提供)

hw—吸入管路中的水头损失,m。(与吸水管路设计有关,由设计人员确定)

由上式可知:海拔越高、水温越高、允许汽蚀余量越大、进水管路水头损失越大,允许几何安装高度越小。
