氟塑料磁力泵的轴承材料：PTFE

  我公司生产的氟塑料磁力泵及氟塑料离心泵的叶轮、滑动轴承采用PTFE树脂模压成型，为了您更好的选购我公司产品，请阅读以下PTFE树脂的介绍

  PTFE即我们常说的聚四氟乙烯的英文缩写（Polytetrafluoroethylene），也常称为F4。

  PTFE的化学惰性，能耐化学介质腐蚀，例如强氧化剂、强酸、强碱、有机溶剂、包括魔酸即氟锑磺酸。除了熔融的碱金属，氨碱溶液（碱金属溶于液氨），某些氟化物（如TFA），萘钠盐等可以腐蚀聚四氟乙烯制品。

  PTFE的化学性质稳定，能耐长时间的辐射，长期暴露在大气中，表面性能没有任何变化。

  PTFE常见的用途是用在不粘锅上面的涂层，所以也俗称“不粘涂层”，由于它的摩擦系数低，所以还可以用作润滑材料，且可以用在易清洁水管的内涂层上面。

  聚四氟乙烯被称“塑料王”，氟树脂之父罗伊·普朗克特1936 年在美国杜邦公司开始研究氟利昂的代用品，他们收集了部分四氟乙烯储存于钢瓶中，准备第二天进行下一步的实验，可是当第二天打开钢瓶减压阀后，却没有气体溢出，他们以为是漏气，可是将钢瓶称量时，发现钢瓶并没有减重。他们锯开了钢瓶，发现了大量的白色粉末，这是聚四氟乙烯。

  他们研究发现聚四氟乙烯性质优良，可以用于原子弹、炮弹等的防熔密封垫，因此美国军方将该技术在二战期间一直保密。直到二战结束后，才解密，并于1946年实现工业化生产聚四氟乙烯。

  我公司的氟塑料磁力泵、不锈钢磁力泵、氟塑料离心泵等也使用PTFE作为密封垫。

  中文商品名“特氟隆”（teflon)、“特氟龙”、“特富隆”、“泰氟龙”等。它是由四氟乙烯经聚合而成的高分子化合物，其结构简式为 -[-CF2-CF2-]n- ，具有优良的化学稳定性、耐腐蚀性，除熔融碱金属、三氟化氯、五氟化氯和液氯外，能耐其它很多化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的场合。有密封性、高润滑不粘性、电绝缘性和良好的抗老化能力、耐温优异（能在+250℃至-180℃的温度下长期工作）。聚四氟乙烯本身对人没有毒性。

  使用温度 -190～250℃，允许骤冷骤热，或冷热交替操作。

优点

耐高温——使用工作温度达250℃。

耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。

耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。

耐气候——有塑料中佳的老化寿命。

高润滑——是固体材料中摩擦系数低者。

不粘附——是固体材料中小的表面张力，不粘附任何物质。

无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。

电绝缘性——可以抵抗1500伏高压电。

压力 -0.1～6.4Mpa（全负压至64kgf/cm2）（Full vacuum to 64kgf/cm2）

  聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在10^4数量级，而聚乙烯仅在10^3）。一般结晶度为90～95%，熔融温度为327～342℃。聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较碳稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。这种分子结构解释了聚四氟乙烯的各种性能。温度低于19℃时，形成13/6螺旋；在19℃发生相变，分子稍微解开，形成15/7螺旋。

不足

1、聚四氟乙烯具有“冷流性”。即材料制品在长时间连续载荷作用下发生的塑性变形(蠕变)，这给它的应用带来一定的限制。如当PTFE用作密封垫时，为密封严密而把螺栓拧得很紧，以致超过特定的压缩应力时，会使垫圈产生“冷流”(蠕变)而被压扁。这些缺点可通过加入适当的填料及改进零件结构等方法来克服。

2、PTFE具有的不粘性，限制了其工业上的应用。它是防粘材料，这种性能又使它与其他物件的表面粘合困难。

3、PTFE的线膨胀系数为钢的10~20倍，比多数塑料大，其线膨胀系数随着温度的变化而发生很不规律的变化。在应用PTFE时，如果对这方面性能注意不够，很容易造成损失。所以不锈钢磁力泵的密封圈一般使用的比较后，防止温度变化产品不规则变形。

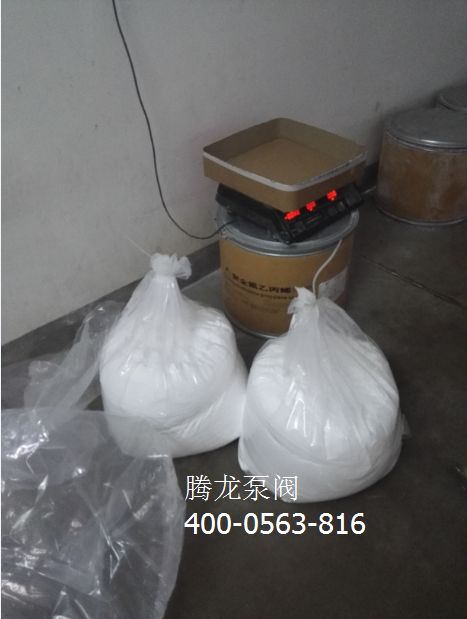

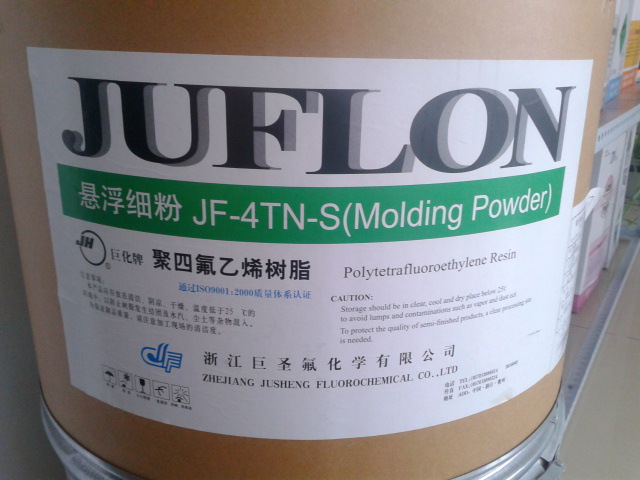

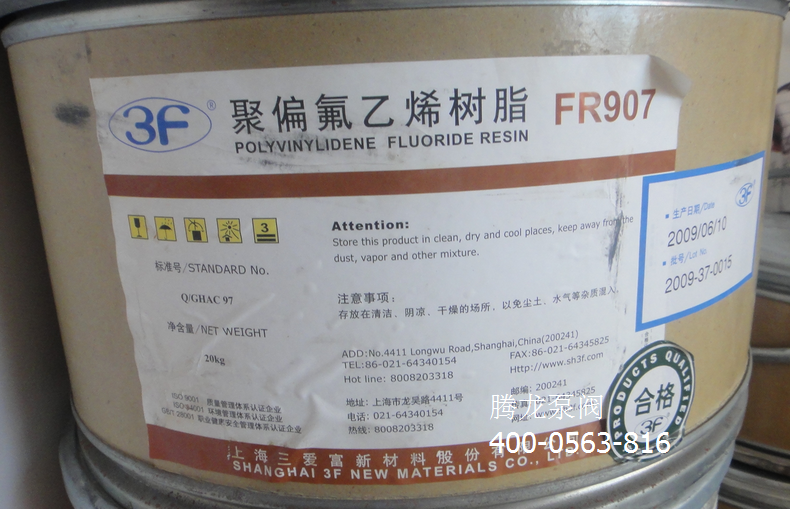

  国内主要生产厂家：浙江巨化、上海华谊三爱富、山东华氟、山东东岳等厂家。我公司主要使用浙江巨化的聚四氟乙烯的粉料，用于制造氟塑料磁力泵上面的滑动轴承、氟塑料离心泵上面的氟合金叶轮等。

查阅更多资料：百度百科PTFE
